A42Y-160/320型彈簧全啟式高壓安全閥

名稱:A42Y-160/320型彈簧全啟式高壓安全閥
型號:A42Y-160/320
口徑:DN15～300
壓力:1.6-32.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、A42Y-160/320型彈簧全啟封閉式高壓安全閥用途：
　　我公司A42Y-160/320C型適用于工作溫度≤200℃的空氣、氮氫混合氣等介質的設備和管路上。A42Y-160P/R、A42Y-320P/R型適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上，作為超壓保護裝置。
　　連接法蘭按JB/T2769-92的標準。

二、A42Y-160/320型彈簧全啟封閉式高壓安全閥主要連接尺寸：

型號	公稱通徑 DN	do	d	M	D	K	Z-φd	b	d1	C	M1	D1	K1	Z1-φd	b1	L	L1	≈H
A42Y-160	15	8	20	M24×2	95	60	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	25	12	28	M33×2	105	68	3-18	20	40	47	M52×2	165	115	6-26	28	130	135	314
	32	15	37	M42×2	115	80	4-18	22	50	59	M64×3	165	115	6-26	32	150	150	390
	40	20	47	M52×2	165	115	6-26	28	65	74	M80×3	200	145	6-29	40	180	165	495
	50	25	59	M64×3	165	115	6-26	32	80	94	M100×3	225	170	6-33	45	190	190	510
A42Y-320	15	8	27	M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10	32	M36×2	110	75	3-18	22	29	37	M42×2	115	80	4-18	22	95	100	263
	25	12	35	M42×2	115	80	4-18	22	40	47	M52×2	165	115	6-26	28	130	135	314
	32	14	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	150	390
	40	18	58	M64×3	165	115	6-26	32	65	74	M80×3	200	145	6-29	40	180	165	495
	50	23	70	M80×3	200	145	6-29	40	80	94	M100×3	225	170	6-33	45	190	190	510
A42Y-400	32	15	41	M48×2	135	95	4-22	25	50	59	M64×3	165	115	6-26	32	150	150	397

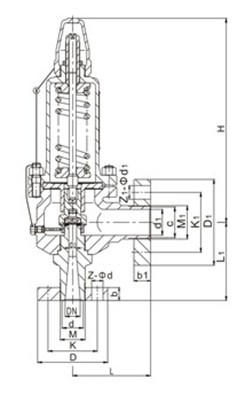

三、A42Y-160/320型彈簧全啟封閉式高壓安全閥產品結構圖：
