高溫高壓沖量安全閥
名稱:高溫高壓沖量安全閥
型號:A49Y
口徑:DN15～200
壓力:1.6-32.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、A49Y-100高溫高壓沖量安全閥產品概述：
我公司A49Y-100高溫高壓沖量安全閥型適用于工作溫度≤450℃ ，A49Y-100V型適用于工作溫度≤540℃ ，蒸汽介質的設備和管路上。當設備和管路內壓力超過允許值時。沖量安全閥閥門自動開啟，其開啟壓力信號促使配套的主安全閥迅速打開。繼而全量排放。當壓力降低到規定值時，閥門自動關閉。保證設備和管路的安全運行。改產品結構長度。法蘭尺寸有6種。訂購前應核對確認。
二、A49Y-100高溫高壓沖量安全閥結構簡述：
1、該閥門主要有閥體、閥蓋、閥瓣等零件組成，通過調節彈簧來調節沖量安全閥開啟壓力。
2、該閥帶有用來開啟或關閉的電磁鐵，機械和電器動作互不干擾。
3、閥座、閥瓣密封面均由鐵基鈷鎳不銹鋼堆焊而成。
三、A49Y-100高溫高壓沖量安全閥安裝說明：
1、脈沖安全閥A49H-PW5414V DN20應與A69Y-PW5414V DN100、脈沖安全閥A49H-PW542.55V DN25與A49Y-PW542.55V DN200型主安全閥配套使用。
2、脈沖安全閥安裝時應嚴格垂直，閥桿向上，應將管路沖洗干凈。
3、脈沖安全閥引出管與主安全閥的入口管之間的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
4、該閥與電磁鐵一起裝在一個專門的支架上，閥門與電磁鐵連接要靈活，不得有卡澀現象。
四、A49Y-100高溫高壓沖量安全閥主要外形及連接尺寸：
|
型號 |
公稱通徑 |
連接尺寸 |
|||||||||
|
L |
L1 |
H |
D |
D1 |
D2 |
b |
z-d |
DN" |
D" |
||
|
A49Y-10 |
20 |
320 |
154 |
488 |
125 |
90 |
51 |
28 |
4-18 |
20 |
28 |
|
A49H-PW542.55V |
25 |
256 |
154 |
443 |
135 |
100 |
43 |
24 |
4-18 |
20 |
28 |
|
A49H-PW5410V |
20 |
320 |
154 |
488 |
130 |
90 |
35 |
28 |
4-23 |
20 |
28 |
|
A49H-PW5414V |
20 |
320 |
166 |
480 |
140 |
95 |
35 |
32 |
4-25 |
20 |
28 |

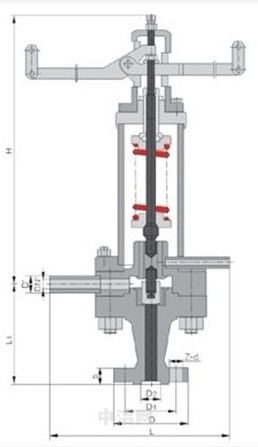

五、A49Y-100高溫高壓沖量安全閥產品結構圖：
