氣動活塞調節蝶閥
名稱:氣動活塞調節蝶閥
型號:ZMAW、ZSCW
口徑:DN50-1000
壓力:PN1.0-1.6
材質:碳鋼、不銹鋼
概述
ZMAW、ZSCW氣動活塞調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm，泄漏量等級有Ⅱ級和Ⅵ級，流量特性為近似等百分比。
氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。
ZMAW、ZSCW氣動活塞調節蝶閥主要零件材料
閥 體：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 板：碳鋼、1Cr18Ni9Ti
長 軸：1Cr18Ni9Ti
閥 座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填 料：聚四氟乙烯、柔性石墨
閥 蓋：碳鋼

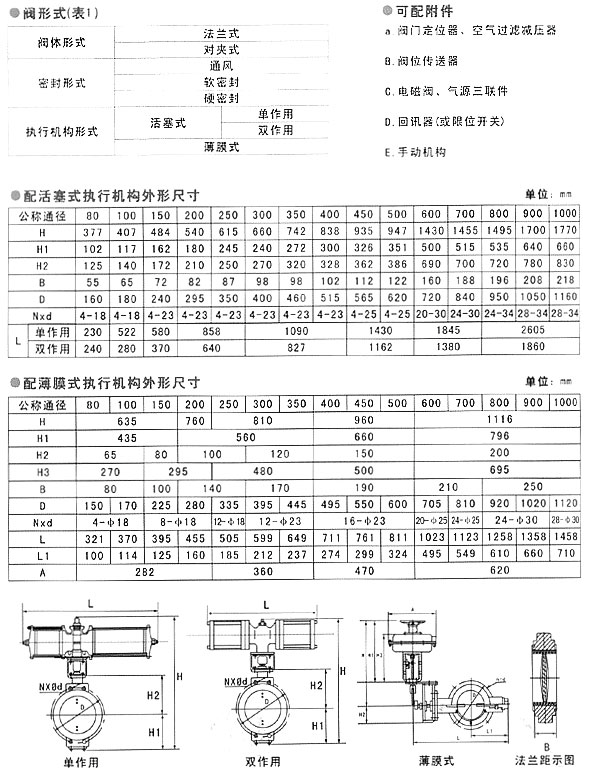

ZMAW、ZSCW氣動活塞調節蝶閥主要技術參數
| 公稱通徑DN（mm） | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 額定流量系數kv | 100 | 200 | 405 | 620 | 1150 | 2030 | 3150 | 4550 | 6200 | 8100 | 10260 | 13500 | 19800 | 27000 | 35700 | 44600 | 55080 |
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 公稱壓力PN（MPa） | 0.1、0.25、0.6、1.0 | ||||||||||||||||
|
工作溫度 （℃） |
常溫-20～250、中溫-40～450、高溫：450～560 | ||||||||||||||||
|
信號范圍 （KPa） |
20～100 | ||||||||||||||||
| 執行機構有效面積（cm2） | 280 | 400 | 630 | 1000 | 484（ZSCW型） | ||||||||||||
| 氣源壓力 | 0.14 | 0.5 | |||||||||||||||
|
閥板轉角 （度） |
0～70 | ||||||||||||||||
| 泄漏等級 | Ⅱ級、Ⅵ級 | ||||||||||||||||
|
允許壓差 （MPa） |
0.22 | 0.086 | 0.045 | 0.054 | 0.031 | 0.013 | 0.017 | 0.0098 | 0.0062 | 0.010 | 0.0071 | 0.0052 | 0.019 | 0.012 | 0.008 | 0.006 | 0.004 |
| 固有可調比 | 20:1 | ||||||||||||||||
