自力式流量、壓力組合閥
名稱:自力式流量、壓力組合閥
型號:V13005/ZA3、V13105/ZA3
口徑:DN15-250mm
壓力:PN1.0-1.6MPa
材質:碳鋼、不銹鋼
V13105/ZA3
自力式流量壓力組合閥，是無需外來能源的節能型多項組合控制閥，用于非腐蝕性高溫度200℃的水可其他液體介質、流量及壓力的控制裝置。流量閥通過組合控制閥與ZA3型執行機構組合在一起。

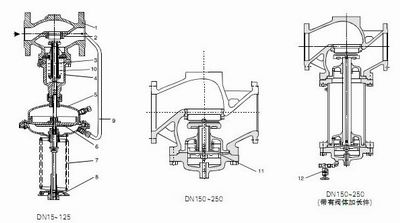

工作原理
當流量和壓力組合控制時，閥門按著流量閥、壓力閥（閥后）的輸入順序不同而依次動作。流量和壓力（閥后）兩個參數中的其中任何一個參數達到或超過設定值時，閥門都將按其要求進行動作，從而滿足現場的各種控制要求。
閥技術參數
| 公稱直徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 160 | 200 | 250 | |||
| KVS值（m3/h） | 1 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |||
| 節流器壓差（∆Pb）的流量范圍（m/h）QS（有效壓力下的能量范圍） | 0.02Mpa | 0.1-2 | 0.2-3 | 0.2-4 | 0.4-7 | 0.6-11 | 0.8-16 | 3-28 | 4-40 | 6-63 | 8-80 | 12-125 | 15-150 | 18-180 | ||
| 0.05Mpa | 0.2-3 | 0.3-4.5 | 0.3-6 | 0.5-10 | 0.8-16 | 1.2-24 | 4-40 | 6-58 | 9-90 | 12-120 | 18-180 | 12-220 | 18-250 | |||
| Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |||
| 大壓差∆Pmx(Mpa) | Pn16 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 | ||
| Pn40 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 | |||
| 允許泄漏量 （在規定試驗條件下） | 硬密封 | 4×10-4 X閥額定容量（L/H） | ||||||||||||||
| 軟密封 | 10氣泡/分 | 20氣泡/分 | 40氣泡/分 | |||||||||||||
| 執行器有效面積 (cm2) | 250 |
| 有效壓力 (Mpa) (節流閥壓差∆Pb) | 0.02 0.05 |
| 允許上下膜室之間有大壓差 ∆Pmax (Mpa) | 0.4 |
| 設定值偏差 | ±5% |
| 控制接頭\接頭 | 銅管或鋼管Ǿ10×1（mm）卡套式管接頭 R1/4″ |
| 執行器有效面積(cm2) | 32 | 80 | 250 | 630 | |
| 閥前壓力控制范圍 (Mpa) | 紅色彈簧 | 0.3-1.2 | 0.1-0.6 | 0.015-0.15 | |
| 黃色彈簧 | 0.05-0.3 | 0.01-0.07 | 0.005-0.035 | ||
| 黑色彈簧 | 0.8-1.6 | ||||
| 適用公稱通徑DN(mm) | 15～125 | 15～250 | |||
| 保證壓力閥正常的工作的小壓差∆Pmin(Mpa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | |
| 允許上下膜室之間的大壓差∆Pmax(Mpa) | 2.0 | 1.25 | 0.4 | 0.15 | |
| 設定值偏差 | ±8% | ||||
| 控制管線\接頭 | 銅管或鋼管 Ǿ10×1（mm）卡套式管接頭R1/4″ | ||||
產品特點：
*采用波紋管+彈簧做壓力平衡元件，靈敏度高
*嗓音低性能可靠，免于維修
*通過組合件，可進行多項組全控制
*采用標準模塊設計
