鍋爐給水調節閥
名稱:鍋爐給水調節閥
型號:STB
口徑:DN50-DN300
壓力:PN1.6-32.0MPa
材質:鑄鋼、不銹鋼
一、鍋爐給水調節閥概述：
我公司STB鍋爐給水調節閥是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行第一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好。
該閥是火力發電廠鍋爐給水系統的重要調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。
該閥具有以下優點：
閥內組件結構新穎，采用套筒節流，有效控制流速在30m/s左右。
節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。
閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。
閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。
二、鍋爐給水調節閥KV值和行程：
| 公稱通徑 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| KV值 | 27 | 78 | 135 | 198 | |||
| 行程mm | 25 | 38 | 38 | 50 | 75 | 100 | 100 |

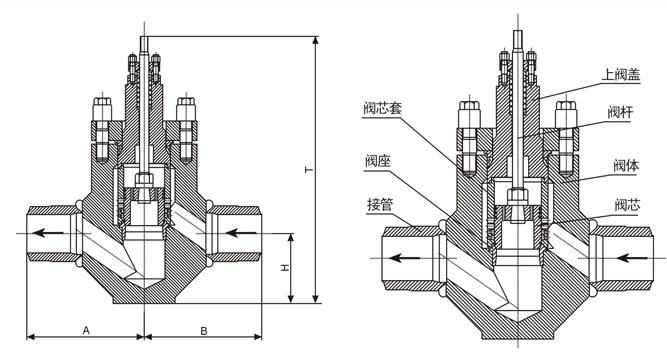

三、鍋爐給水調節閥外形尺寸：
| 公稱通徑DN | B | T | H | 管道規格 |
| 50 | 385 | 258 | 76*10 | |
| 80 | ||||
| 100 | 310 | 750 | 190 | 133*16 |
| 125 | 390 | 895 | 225 | 168*22 |
| 150 | 727 | 985 | 194*25 | |
| 200 | 390 | 273*36 |
四、鍋爐給水調節閥技術參數和性能：
閥 體
形 式 鍛造直通式 公稱通徑 DN50,80,100,150,200,250,300 公稱壓力 PN25,32Mpa 連接形式 BW焊接形式 材 料 20#鍛鋼 工作溫度 小于420度 壓蓋形式 螺栓壓緊式 填 料 高溫石墨編織填料 閥內組件 閥芯形式 壓力平衡串級式 流量特性 等百分比特性 套筒形式 分離式 材 料 特種不銹鋼表面硬化處理 執行機構 形 式 氣動活塞執行機構或電動執行機構 環境溫度 -30-70度 作用形式 氣-關式 或電—關式 附 件 定位器，手輪機構，行程開關，電磁閥，閥位傳送器等 性能 泄流量 小于額定KV值的0.01%，符合ANSI B16.104—1976 IV級 回 差 小于全行程的1（帶定位器） 線 性 小于全行程的+-1（帶定位器）
五、鍋爐給水調節閥訂貨須知：
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
