鑄鐵法蘭底閥

名稱:鑄鐵法蘭底閥
型號:H42X-2.5
口徑:DN10～DN350
壓力:0.25MPa~2.5MPa
材質:鑄鐵、304、316、316L

產品說明：

本閥安裝在水泵吸水管路的底端，能自動阻止流體倒流。
一、性能規范

型號	公稱壓力	試驗壓力		工作溫度℃	適用介質
		強度（水）MPa	密封（水）MPa
H42X-2.5	0.25	0.4	0.25	≤50	水

二、主要零件材料

零件名稱	材料
閥體、閥蓋、閥瓣	灰鑄鐵
密封圈	橡膠
墊片	石棉板

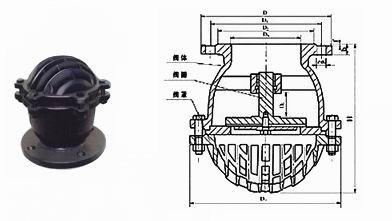

三、外形尺寸和連接尺寸

型號	公稱通徑DN（mm）	尺寸								重量
型號	公稱通徑DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

訂貨須知：
1、①鑄鐵法蘭底閥產品名稱與型號②鑄鐵法蘭底閥口徑③鑄鐵法蘭底閥是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定北澤閥門公司鑄鐵法蘭底閥型號，請按鑄鐵法蘭底閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的北澤閥門公司專家為您審核把關。
