襯膠堰式隔膜閥
名稱:襯膠堰式隔膜閥
型號:G41X
口徑:DN15-100mm
壓力:PN0.6、1.0、1.6
材質:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
一、 G41X襯膠堰式隔膜閥概述：
我公司G41J-10,G41J-6型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
隔膜閥 ,襯膠隔膜閥 ,堰式隔膜閥 ,堰式襯膠隔膜閥 ,
G41J襯膠隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
| 設計標準 | GB12239 |
| 結構長度 | JB1688/GB12221 |
| 法蘭標準 | JB78 |
| GB4216 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 手動、電動、氣動、常閉型、常開型 |
驅動方式 手動、電動、氣動、常閉型、常開型
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
二、 G41X襯膠堰式隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
三、 G41X襯膠堰式隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
G41J,G41J堰式襯膠隔膜閥
G41J-6,G41J-6堰式襯膠隔膜閥
G41J-10,G41J-10堰式襯膠隔膜閥
四、 G41X襯膠堰式隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
|

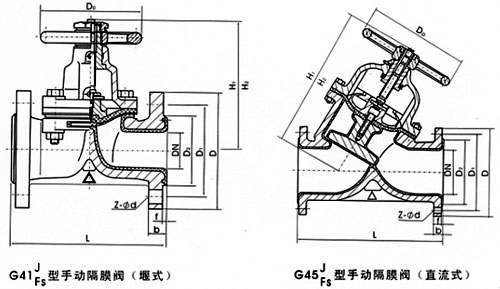

型號 |
公稱通徑DN(mm) |
尺寸（㎜） |
|||||||||
|
L |
D |
D1 |
D0 |
Z-φd |
H |
H1 |
H2 |
H3 |
重量 |
||
|
G41WJFS-6 10 |
15 |
125 |
95 |
65 |
120 |
4-φ14 |
|
|
|
|
4.5 |
|
20 |
135 |
105 |
75 |
120 |
4-φ14 |
|
|
|
|
4.5 |
|
|
25 |
145 |
115 |
85 |
120 |
4-φ14 |
121 |
135 |
|
|
5 |
|
|
32 |
160 |
1135 |
100 |
120 |
4-φ18 |
132 |
150 |
|
|
7 |
|
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
156 |
176 |
|
|
9 |
|
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
169 |
195 |
|
|
12.5 |
|
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
202 |
236 |
|
|
19 |
|
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
216 |
256 |
|
|
25.5 |
|
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
270 |
322 |
|
|
40 |
|
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
338 |
406 |
|
|
62 |
|
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
384 |
464 |
|
|
80 |
|
|
G41WJFS-4 |
200 |
570 |
335 |
295 |
400 |
8-φ23 |
518 |
638 |
|
|
146 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
598 |
734 |
|
|
240 |
|
|
300 |
790 |
440 |
400 |
560 |
12-φ23 |
698 |
778 |
|
|
334 |
|
|
350 |
900 |
500 |
460 |
560 |
16-φ23 |
723 |
883 |
|
|
371 |
|
|
400 |
1000 |
565 |
515 |
640 |
16-φ25 |
868 |
1078 |
|
|
584 |
|
