G45J襯膠直流式隔膜閥
名稱:G45J襯膠直流式隔膜閥
型號:G45J
口徑:DN25-300mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:灰鑄鐵、鑄鋼、不銹鋼
一、G45J襯膠直流式隔膜閥用途
用途：我公司襯膠直流式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。|
零件名稱 |
材 料 |
|
閥體 |
鑄鐵、鑄鋼 |
|
閥蓋 |
鑄鐵、鑄鋼 |
|
閥 瓣 |
鑄鋼、不銹鋼（完全包覆橡膠） |
|
閥 桿 |
鑄鋼、不銹鋼（完全包覆橡膠） |
|
襯里 |
橡膠 |
|
手 輪 |
鑄鐵、碳鋼 |

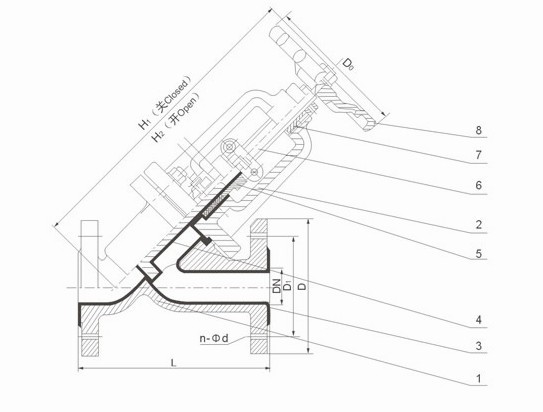

六、G45J襯膠直流式隔膜閥主要尺寸及重量
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
質量 |
|
25 |
0.6 |
0.6 |
145 |
115 |
85 |
4-14 |
2 |
178 |
190 |
120 |
|
|
32 |
160 |
140 |
100 |
4-18 |
2 |
196 |
217 |
140 |
|
||
|
40 |
180 |
150 |
110 |
4-18 |
3 |
196 |
217 |
140 |
14 |
||
|
50 |
210 |
165 |
125 |
4-18 |
3 |
219 |
240 |
200 |
20 |
||
|
65 |
250 |
185 |
145 |
4-18 |
3 |
264 |
272 |
200 |
29 |
||
|
80 |
300 |
200 |
160 |
4-18 |
3 |
285 |
315 |
280 |
42 |
||
|
100 |
350 |
220 |
180 |
8-18 |
3 |
352 |
383 |
320 |
61 |
||
|
125 |
400 |
250 |
210 |
8-18 |
3 |
470 |
515 |
320 |
79．5 |
||
|
150 |
0．4 |
460 |
285 |
240 |
8-22 |
3 |
508 |
554 |
400 |
150 |
|
|
200 |
570 |
340 |
295 |
8-22 |
4 |
602 |
660 |
500 |
236．5 |
||
|
250 |
680 |
395 |
350 |
12-22 |
4 |
708 |
786 |
500 |
|
||
|
300 |
790 |
445 |
400 |
12-22 |
4 |
|
|
|
|
