手動衛生級隔膜閥
名稱:手動衛生級隔膜閥
型號:G49J
口徑:DN15-65mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:304、304L、316、316L
一、G49J手動衛生級隔膜閥產品概述：
閥體材質：316/316L
大工作溫度：150℃
環境溫度：-10℃~60℃
大工作壓力：10bar
驅動方式：手動
密封材質：聚四氟乙烯、丁晴無毒橡膠
適用介質：EPDM-蒸汽，PTFE-水，水、藥品、油、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等
廣泛應用：食品、制藥、啤酒、飲料、生物工程、水處理、日化、機械設備、自動化設備等領域
二、G49J手動衛生級隔膜閥參數表：
|
產品名稱及型號 |
手動衛生級隔膜閥 |
|
連接方式 |
螺紋式、快裝式、焊接式 |
|
口徑大小 |
DN15 – DN65 |
|
公稱壓力 |
PN1 - PN25 |
|
適用介質 |
水、空氣、油品、醋酸類等 |
|
適用溫度 |
-10℃ - 180℃ |
|
閥體材質 |
不繡鋼316 |
|
密封材質 |
聚四氟(PTFE)、不繡鋼 |
|
用 途 |
石油 石化 化工 輕工機械 乳品機械 啤酒 藥機 水處理等 |

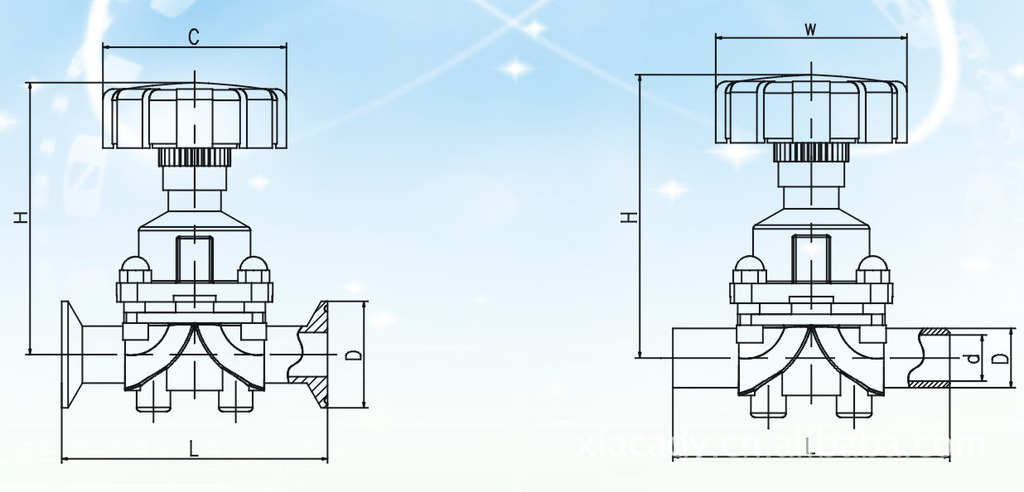

三、G49J手動衛生級隔膜閥結構圖：
| L | &D | H | &W | |
| DN15 | 108 | 50.5 | 106 | 90 |
| DN20 | 117 | 50.5 | 122 | 90 |
| DN25 | 127 | 50.5 | 122 | 90 |
| DN32 | 159 | 50.5 | 165 | 120 |
| DN40 | 159 | 64 | 165 | 120 |
| DN50 | 190 | 77.5 | 183 | 120 |
| DN65 | 216 | 91 | 216 | 120 |
