高真空隔膜閥
名稱:高真空隔膜閥
型號:GM
口徑:DN10-25mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:304、304L、316、316L
高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上用來截止或接通真空系統。閥門適用的工作介質為空氣及非腐蝕
性氣性，高真空隔膜閥適用范圍：10 5 ～1.3x10 -4 Pa 高真空隔膜閥漏氣率：6.7x10 -4 Pa.L/S 高真空隔膜閥介
質溫度：高真空隔膜閥隔膜為丁腈橡膠時－25℃～+80℃ 隔膜為氟橡膠時－30℃～＋150℃
高真空隔膜閥使用溫度
| 適用范圍Pa | 105～1.3×10ˉ4 |
| 漏率Pa.L/S | 6.7×10ˉ4 |
| 介質溫度℃ |
隔膜為丁腈橡膠時-25～+80 |
|
隔膜為氟橡膠時-30～+150 |
高真空隔膜閥技術規范
| 零件名稱 | 材料 |
| 閥體 | 碳鋼、不銹鋼 |
| 隔膜 | 丁腈橡膠、氟膠 |
| 閥桿 | 不銹鋼 |
連接法蘭標準按GB6070或GB4982規定，也可為連接管焊接型式

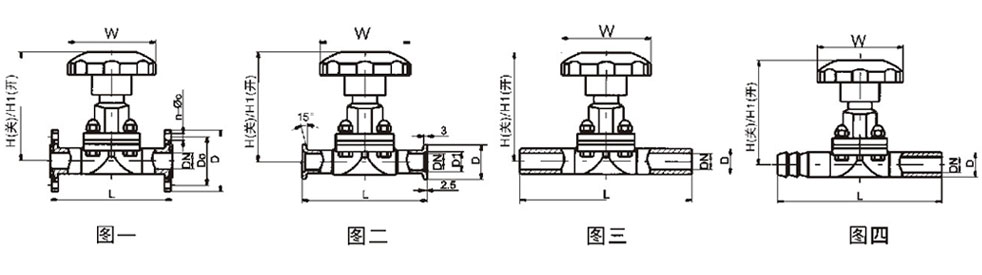

高真空隔膜閥形形及連接尺寸Ⅰ型連接管焊接隔膜閥外形及連接尺寸
| 型號，尺寸 | DN | D | H | A | L | L1 |
| GM-10C-H(I) | 10 | 19 | 80 | 55 | 240 | 120 |
| GM-25C-H(I) | 25 | 32 | 105 | 80 | 240 | 120 |
| GN-40C-H | 40 | 45 | 133 | 100 | 240 | 120 |
| GM-50C-H | 50 | 57 | 157 | 100 | 240 | 120 |
| GM-10D-H(I) | 10 | 19 | 77.5 | 50 | 150 | 150 |
| GM-25D-H(I) | 25 | 32 | 105 | 60 | 75 | 75 |
