YZQ-5B Q13SA-64型內螺紋角式球閥
名稱:YZQ-5B Q13SA-64型內螺紋角式球閥
型號:YZQ-5B Q13SA-64
口徑:DN5-DN20
壓力:PN1.0-PN6.4MPa
材質:20#，304，316，316L
一、YZQ-5B Q13SA-64型內螺紋角式球閥說明：
我公司內螺紋角式球閥球閥結構簡單，操作方便，流體阻力小，密封性可靠，適用于多種管路連接形式。
二、性能規范：
公稱壓力：PN1.0 ~ PN6.4MPa
公稱通徑：DN5 ~ DN20
適用介質：油、水、氣等非腐蝕性或有腐蝕性介質
制造材料：20#，1Cr18Ni9Ti，oCri8Ni12Mo2Ti，316，316L
配管：銅管Φ6，Φ8，Φ10 鋼管Φ12，Φ14，Φ16，Φ18等

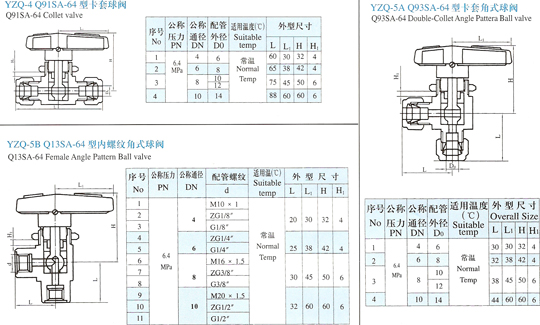

YZQ-5B Q13SA-64型內螺紋角式球閥
YZQ-5B Q13SA-64 Double Collet Angle Pattern Ball Valve
三、YZQ-5B Q13SA-64型內螺紋角式球閥
|
公稱通徑 |
公稱壓力 |
配管外徑 |
外形尺寸 |
代 號Code No. |
|||
|
DN |
PN(Mpa) |
D0 |
L |
L1 |
H |
H1 |
|
|
4 |
6.4 |
6 |
30 |
30 |
32 |
4 |
YZQ-5A-Q91SA-64-Φ6 DN4 PN6.4 |
|
6 |
6.4 |
8 |
32 |
38 |
42 |
4 |
YZQ-5A-Q91SA-64-Φ8 DN6 PN6.4 |
|
8 |
6.4 |
10 |
38 |
45 |
50 |
6 |
YZQ-5A-Q91SA-64-Φ10 DN8 PN6.4 |
|
8 |
6.4 |
12 |
38 |
45 |
50 |
6 |
YZQ-5A-Q91SA-64-Φ12 DN8 PN6.4 |
|
10 |
6.4 |
14 |
44 |
60 |
60 |
6 |
YZQ-5A-Q91SA-64-Φ14 DN10 PN6.4 |
