Q681F氣動衛生級快裝球閥
名稱:Q681F氣動衛生級快裝球閥
型號:Q681F
口徑:15～102mm
壓力:PN10
材質:304L、316L
一、Q681F氣動衛生級快裝球閥概述：
我公司Q681F氣動衛生級快裝球閥閥體采用不銹鋼精制而成，流道內壁電子拋光，保持流體暢通無阻。氣動衛生級球閥流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。氣動衛生級球閥密封面采用的全包PTFE沒有死角，保證衛生。我公司衛生級球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工 程等領域。
主要技術參數：
公稱通徑 15～102mm
公稱壓力 PN1.0MPa
閥軸材質 不銹鋼
閥體材質 304/316/316L
不銹鋼球體材質 304/316/316L
不銹鋼閥座密封 PTFE
溫 度 PTFE≤180℃
結構型式 快裝式、焊接式、螺紋式
適用介質 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等特點 安全衛生，密封好、使用壽命長
二、Q681F氣動衛生級快裝球閥技術規范 Technical specification
| 設計依據 Design reference | GB標準 |
| 設計標準 Design standard | GB/12237 |
| 試驗和檢驗 Test & insoection | JB/T9002 |

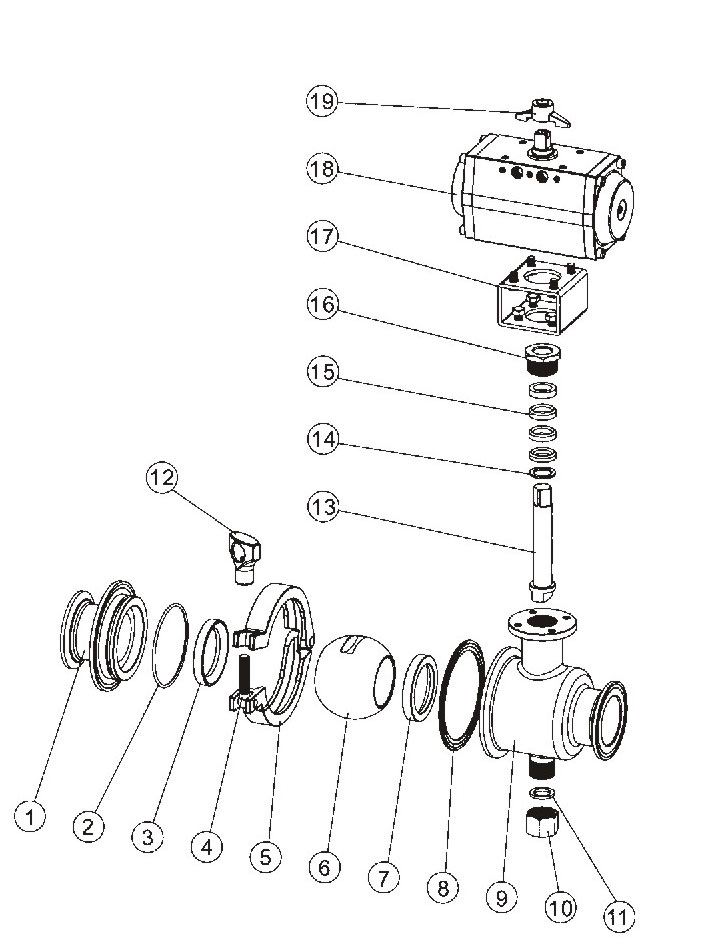

三、Q681F氣動衛生級快裝球閥主要零件材質表 Form of Major Parts Materials
| 序號 No | 零件名稱 Accessory name | 材質Material | |
| C | R | ||
| 1 | 左閥體 Bonnet | 304 | 316 |
| 2 | O形圈“O”Ring | 無毒橡膠 Rubber | 無毒橡膠 Rubber |
| 3 | 閥座 Seat | PTFE | |
| 4 | 吊牌螺栓 Lifting Ring Bolt | 304 | 316 |
| 5 | 卡箍 Buckle | 304 | 316 |
| 6 | 球體 Ball | 304 | 316 |
| 7 | 閥座 Seat | PTFE | PTFE |
| 8 | 墊片 Gasket | 無毒橡膠 Rubber | 無毒橡膠 Rubber |
| 9 | 閥體Body | 304 | 316 |
| 10 | 螺母 Nut | 304 | 316 |
| 11 | 墊片 Gasket | PTFE | PTFE |
| 12 | 蝶形螺母Butterfly Nut | 304 | 316 |
| 13 | 閥桿 Stem | 304 | 316 |
| 14 | 墊圈 Washer | 304 | 316 |
| 15 | 填料 Packing | PTFE | PTFE |
| 16 | 壓蓋 Gland | 304 | 316 |
| 17 | 連接支架 Connecting Yoke | 304 | 316 |
| 18 | 氣動裝置Pneumatic Device | ||
| 19 | 位置指示器Location Indicator | ||

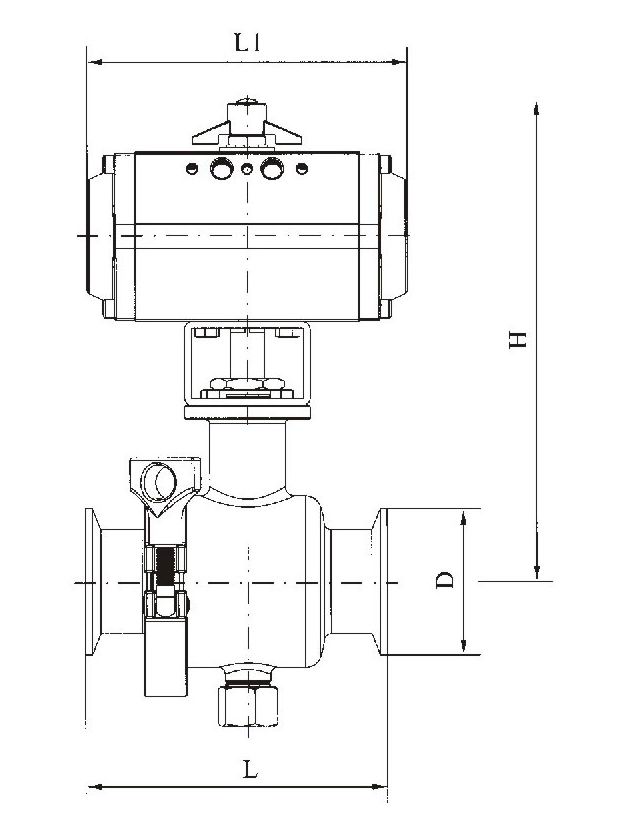

四、Q681F氣動衛生級快裝球閥主要外形及連接尺寸Mani Outline and Connecting Size
| 公稱通徑 DN Nominalsiza | Nominal size sizein | 外形尺寸 Outline Size | |||
| D | L | L1 | H | ||
| 20 | 1/2 | 50.5 | 100 | 104 | 155 |
| 25 | 3/4 | 50.5 | 120 | 410 | 178 |
| 32 | 1 | 50.5 | 130 | 140 | 192 |
| 38 | 1/4 | 50.5 | 150 | 164 | 202 |
| 51 | 1-1/2 | 64 | 200 | 164 | 208 |
| 63 | 2 | 77.5 | 210 | 190 | 252 |
| 76 | 2-1/2 | 91 | 220 | 210 | 280 |
| 89 | 3 | 106 | 260 | 247 | 312 |
| 102 | 4 | 119 | 320 | 270 | 348 |
