帶頸視鏡
名稱:帶頸視鏡
型號:HGJ502
口徑:DN10~DN350
壓力:0.6~2.5Mpa
材質:碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟
一、HGJ502 帶頸視鏡產品概述：
我公司 HGJ502 帶頸視鏡是工業設備裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的容器中，視鏡能隨時觀察容器中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
二、HGJ502 帶頸視鏡主要技術參數：
殼體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯、石墨金屬纏繞執片。
工作壓力（MPa）：≤0.6
工作溫度（℃）：0~250℃、 0~800℃

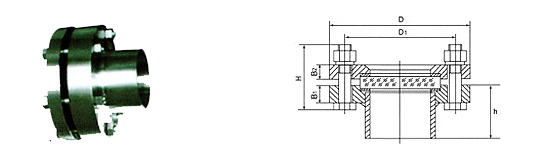

| 公稱直徑 DN(mm) | 公稱壓力 (MPa) | D | D1 | dH×S | h | ≈H | 重量 (kg) | 標 準 圖 圖 號 | |
| 碳素鋼 | 不銹鋼 | ||||||||
| I | II | ||||||||
| 50 | 0.6 | 115 | 90 | 57×3.5 | 45 | 73 | 1.69 | JB595-64－1 | JB595-64－5 |
| 80 | 0.6 | 145 | 120 | 89×4 | 50 | 82 | 3.25 | JB595-64－2 | JB595-64－6 |
| 125 | 0.6 | 205 | 175 | 133×4 | 50 | 88 | 6.65 | JB595-64－3 | JB595-64－7 |
| 150 | 0.6 | 230 | 200 | 159×4.5 | 60 | 100 | 8.61 | JB595-64－4 | JB595-64－8 |
| 公稱直徑 DN(mm) | 公稱壓力 (MPa) | D | D1 | dH×S | h | ≈H | 重量 (kg) | 標 準 圖 圖 號 | |
| 碳素鋼 | 不銹鋼 | ||||||||
| I | II | ||||||||
| 50 | 1.0 | 130 | 100 | 57×3.5 | 70 | 113 | 4.2 | HGJ502－86－1 | HGJ502－86－11 |
| 50 | 1.6 | 130 | 100 | 57×3.5 | 70 | 116 | 4.5 | HGJ501－86－2 | HGJ502－86－12 |
| 50 | 2.5 | 130 | 100 | 57×3.5 | 70 | 120 | 5.0 | HGJ502－86－3 | HGJ502－86－13 |
| 80 | 1.0 | 160 | 130 | 89×4 | 70 | 120 | 6.4 | HGJ502－86－4 | HGJ502－86－14 |
| 80 | 1.6 | 160 | 130 | 89×4 | 70 | 127 | 7.0 | HGJ502－86－5 | HGJ502－86－15 |
| 80 | 2.5 | 160 | 130 | 89×4 | 70 | 128 | 7.4 | HGJ502－86－6 | HGJ502－86－16 |
| 100 | 1.0 | 200 | 165 | 108×4 | 80 | 142 | 10.9 | HGJ502－86－7 | HGJ502－86－17 |
| 100 | 1.6 | 200 | 165 | 108×4 | 80 | 143 | 11.6 | HGJ502－86－8 | HGJ502－86－18 |
| 125 | 1.0 | 225 | 190 | 133×4 | 80 | 143 | 13.6 | HGJ502－86－9 | HGJ502－86－19 |
| 150 | 1.0 | 250 | 215 | 159×4.5 | 80 | 150 | 17.4 | HGJ502－86－10 | HGJ502－86－20 |
