鍛鋼低溫閘閥
名稱:鍛鋼低溫閘閥
型號:Z61Y
口徑:15-50mm
壓力:150-900Lb
材質:低溫鋼
一、Z61Y 鍛鋼低溫閥門概述：

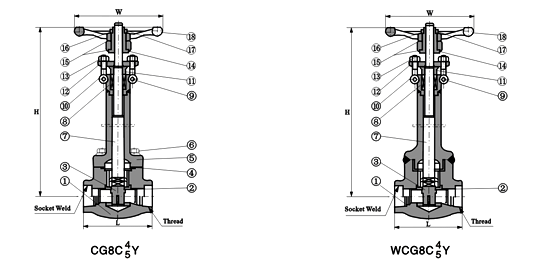

我公司Z61Y 鍛鋼低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。
二、Z61Y 鍛鋼低溫閥門設計結構和特征：
低溫閘閥、截止閥、球閥符合API602。檢驗與測試按API598，標志按MSS-SP-25。
采用以下機構
全徑或縮徑
自定心壓板壓套式
整體式上密封座
閥座帶有壓力平衡孔（用于閘閥、球閥）
承插端符合ASME B16.11
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
客戶要求的特殊延長長度
客戶要求的軟密封截止閥
客戶要求時的PTEE填料
客戶要求的特殊低溫測試
升降式和球式、截止止回閥
明桿支架型
相關壓力：
·800LB
·800LB
三、Z61Y 鍛鋼低溫閥門標準材質細表：
|
序號 |
零件名稱 |
AStoASTM |
SStoASTM |
||
|
LF2 |
LF3 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276410 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
5 |
閥蓋 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B7 |
A193B8 |
A193B8M |
|
7 |
閥桿 |
A182F6 |
A182F6 |
A182F304(L) |
A182F316(L) |
|
8 |
填料 |
柔性石墨 |
PTFE |
||
|
9 |
銷釘 |
A276420 |
A276 304 |
||
|
10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
12 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
|
13 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
閥桿螺母 |
A276420 |
|||
|
15 |
潤滑墊片 |
A473431 |
|||
|
16 |
銘牌 |
SS |
|||
|
17 |
緊鎖螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
18 |
手輪 |
A197 |
|||
|
適用溫度 |
≥—40℃ |
≥—101℃ |
≥—196℃ |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
四、Z61Y 鍛鋼低溫閥門尺寸(MM)和重量(KG)：
|
NPS |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H(開) |
330 |
333 |
360 |
407 |
475 |
475 |
551 |
|
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
5.2 |
7.1 |
9.4 |
13.5 |
15.0 |
17.8 |
28.0 |
|
焊接式 |
4.8 |
6.4 |
8.7 |
12.2 |
13.4 |
15.2 |
26.0 |
|
