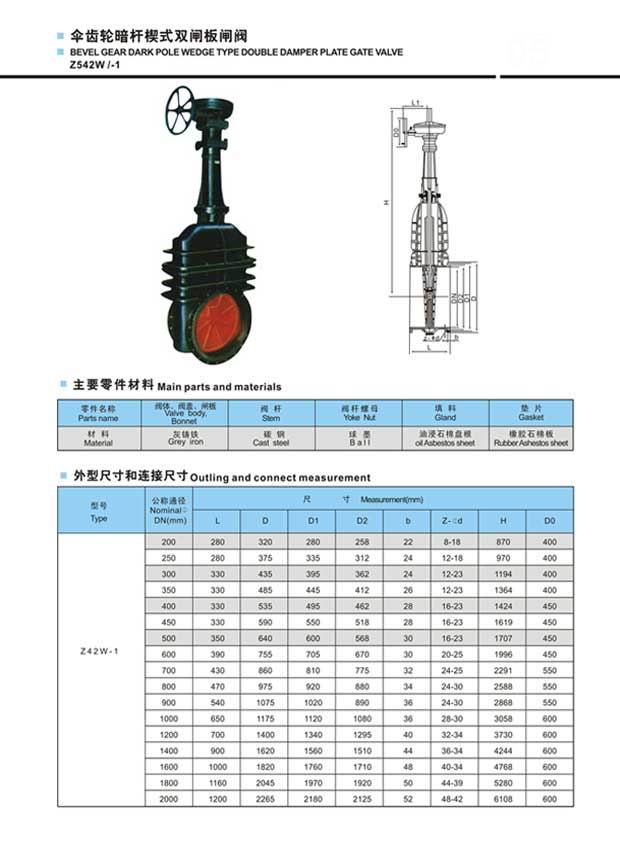

Z542W-1 傘齒輪暗桿 煤氣閘閥
名稱:Z542W-1 傘齒輪暗桿 煤氣閘閥
型號:Z542W-1
口徑:DN40-DN1600
壓力:PN1.0
材質:鑄鐵、HT200
一、Z542W傘齒輪暗桿楔式雙閘板閘閥煤氣閘閥說明：
我公司傘齒輪暗桿楔式雙閘板閘閥安裝于各處污煤氣、潔凈煤氣管路中作閉路設備，主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。煤氣閘閥閥體底部設有排渣孔，便于排除污垢。閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。
Z42煤氣閘閥屬于明桿閘閥，閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部。因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。楔式雙閘板對密封面楔角的加工精度要求較低，容易密封，溫度變化不易造成卡住房和擦傷，密封面磨損后維修方便，但結構較復雜、零件較多，閥門的體形及重量較大。二、Z542W傘齒輪暗桿楔式雙閘板閘性能規范：
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
| MPa | 強度（水） | 密封（水） | |||
| Z42W-1 | 0.1 | 0.2 | 0.11 | ≤100 | 煤氣 |
三、Z542W傘齒輪暗桿楔式雙閘板閘主要零件材料
| 零件名稱 | 材料 |
| 閥體 | HT200灰鑄鐵 |
| 閥蓋 | HT200灰鑄鐵 |
| 手輪 | HT200灰鑄鐵 |
| 閥板 | 本體 |
| 閥桿 | 45*碳素鋼 |
| 填料 | 油浸石棉盤根 |
