CYZ41H油密封差壓閘閥
名稱:CYZ41H油密封差壓閘閥
型號:CYZ41H
口徑:DN40-DN600
壓力:1.0～6.4MPa
材質:鑄鋼 不銹鋼
一、CYZ40H差壓油密封閘閥概述：
我公司CYZ40H差壓油密封閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。
二、CYZ40H差壓油密封閘閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
鑄鋼和抗硫材質 |
|
閘板、密封座 |
鉻不銹鋼（或焊硬質合金） |
|
閥桿 |
鉻不銹鋼或鉻硅鉬鋼及316 |
|
閥桿螺母 |
球墨鑄鐵或鋁青銅 |
|
填料 |
聚四氟乙烯或對蒞聚苯 |
|
手輪 |
球墨鑄鐵 |
三、CYZ40H差壓油密封閘閥技術參數：
|
試驗壓力MPA |
2.5 |
4.0 |
6.4 |
|
（密封試驗）bgf/cm2 |
28 |
44 |
71 |
|
試驗壓力MPA |
3.8 |
6.4 |
9.6 |
|
（強度試驗） bgf/cm2 |
38 |
96 |
96 |
|
適用介質 |
油品、氣水（工業用水） |
||
|
工作溫度 |
≤450°C. |
||

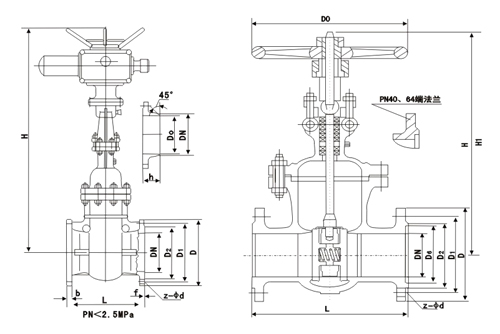

| 公稱壓力 PN（MPa） | 尺寸 | |||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 1.6 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
| H | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | |
| Kg | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | |
| 2.5 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
| H | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | |
| D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | |
| Kg | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | |
| 4.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
| H | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 | |||
| D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 | |||
| Kg | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 | |||
| 6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
| H | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 | |||
| D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 | |||
| Kg | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 | |||
| 10.0 | L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | |||
| H | 510 | 540 | 600 | 690 | 985 | 1085 | 1215 | 1365 | ||||
| D0 | 280 | 280 | 320 | 360 | 450 | 560 | 600 | 650 | ||||
| Kg | 54 | 64 | 93 | 135 | 268 | 381 | 452 | 493 | ||||
| 16.0 | L | 300 | 340 | 390 | 450 | 600 | 750 | 850 | 950 | |||
| H | 467 | 660 | 680 | 785 | 985 | 1190 | 1395 | 1595 | ||||
| D0 | 320 | 360 | 360 | 450 | 500 | 560 | 600 | 650 | ||||
| Kg | ||||||||||||
