鍛鋼延長閥體閘閥
名稱:鍛鋼延長閥體閘閥
型號:WEG8C4Y-K
口徑:10-50mm
壓力:800Lb
材質:A105
一、 WEG8C4Y-K 鍛鋼延長體閘閥概述：
我公司 WEG8C4Y-K 鍛鋼延長體閘閥有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接. 延長閥體閥門適用于閘閥、球閥和截止閥
二、螺栓式閥蓋延長閥體閥門：

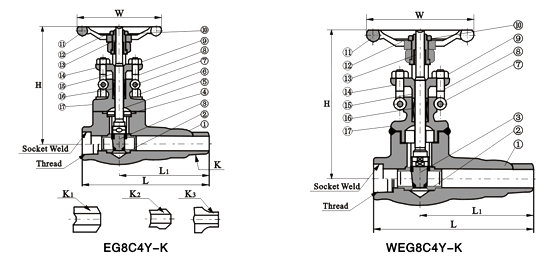

延長閥體閥門設計結構和特征
延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或對焊接端整體延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型
三、WEG8C4Y-K 鍛鋼延長體閘閥相關壓力：
·800L
鍛鋼延長閥體閘閥 800Lb
四、WEG8C4Y-K 鍛鋼延長體閘閥訂貨號代號說明：
|
連接代號 |
K |
K1 |
K2 |
K3 |
|
螺紋焊接端 |
斜面端 |
加強端 |
承插端 |
|
連接代號 |
K |
K1 |
K2 |
K3 |
|
螺紋焊接端 |
斜面端 |
加強端 |
承插端 |
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A182410&F430 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
5 |
閥桿 |
A182F6 |
A276F304 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
銷釘 |
A276420 |
A276 304 |
||
|
8 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
9 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
11 |
手輪 |
A197 |
|||
|
12 |
銘牌 |
SS |
|||
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
填料壓板 |
A105 |
A182F11 |
A182F316(L) |
|
|
15 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
17 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A182410&F430 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
5 |
閥桿 |
A182F6 |
A276F304 |
A182F304(L) |
A182F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
銷釘 |
A276420 |
A276 304 |
||
|
8 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
9 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
11 |
手輪 |
A197 |
|||
|
12 |
銘牌 |
SS |
|||
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
填料壓板 |
A105 |
A182F11 |
A182F316(L) |
|
|
15 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
17 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
