Z15W內螺紋不銹鋼閘閥
名稱:Z15W內螺紋不銹鋼閘閥
型號:Z15W
口徑:DN15-50
壓力:PN16-40
材質:不銹鋼
一、Z15T/W內螺紋楔式閘閥概述：
我公司Z15T/W內螺紋楔式閘閥廣泛用于石油、化工、制藥、電力等行業，在蒸氣、水、油類介質的管路上作啟閉用。
內螺紋鑄鐵閘閥主要技術參數
| 型號 | 公稱壓力MPa | 試驗壓力MPa |
工作 溫度 |
使用 介質 |
|
| 殼體 | 密封 | ||||
| Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蝕性介質 |
| 閥體閥蓋 | 灰鑄鐵 |
| 閥桿 | 碳鋼 |
| 閘板密封圈 | 銅 |
| 填料 | 油浸石棉盤根 |

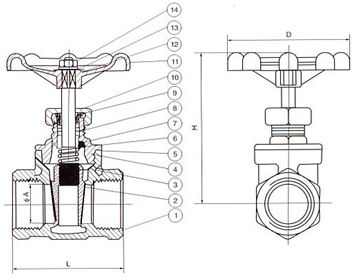

三、Z15T/W內螺紋楔式閘閥主要外形尺寸：
|
口徑 DN(mm) |
管螺紋 G(”) |
尺 寸 dimensions(mm) | |||||
| L | L1 | S | H | Do | |||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 | |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 | |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 | |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 | |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 | |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 | |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 | |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 | |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 | |
