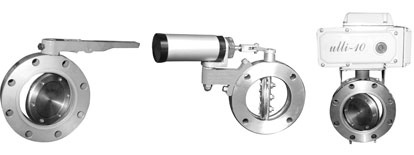

高真空蝶閥
名稱:高真空蝶閥
型號:GIQ、GID
口徑:DN50-200
壓力:0.6~6.4Mpa
材質:鑄鋼、不銹鋼、合金鋼等
一、GIQ、GID高真空蝶閥產品概述：
我公司GIQ(D)型高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。
二、GIQ、GID高真空蝶閥產品特點：
GIQ(D)型高真空蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。
三、GIQ、GID高真空蝶閥結構與原理：
GIQ(D)型高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。
GIQ、GID型真空蝶閥根據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不銹鋼及合金鋼等。
四、GIQ、GID高真空蝶閥主要參數、性能指標與材料：
| 型號規格 | GIQ(D)-50 | GIQ(D)-65 | GIQ(D)-80 | GIQ(D)-100 | GIQ(D)-125 | GIQ(D)-150 | GIQ(D)-200 |
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 適用范圍 | 106～6.7X10-4 | ||||||
| 漏率Pa.1/s | 6.7X10-4 | ||||||
| 介質溫度 | -25～200℃ | ||||||
| 電磁閥電源 | 220V、50Hz36V、24V | ||||||
| 氣源壓力MPa | 0.4～0.8 | ||||||
| 安裝位置 | 任意 | ||||||
