雙向高壓金屬硬密封蝶閥
名稱:雙向高壓金屬硬密封蝶閥
型號:DS343H
口徑:DN50-500
壓力:PN16-PN100
材質:鑄鋼、不銹鋼
一、雙向高壓金屬硬密封蝶閥產品概述：
雙向高壓金屬硬密封蝶閥是我公司根據市場需求，引進德國TOP托普硬密封蝶閥的結構，消化、吸收、總結的基礎上研發的新型專利產品。該產品采用新型的“斜置橢圓蝶板徑向動平衡密封結構” ，可靠地實現了金屬硬密封蝶閥正反雙向密封零泄露，特別適應反向密封要求高的工況，是真正具有國際領先水平的高科技新產品。
該產品成批投產后，創(chuàng )造了良好的經濟效益和社會(huì )效益，深受廣大新老用戶歡迎。高性能雙向金屬硬密封蝶閥廣泛用于冶金、水電、熱電、熱力、城市給排水、農田排灌等行業，適用介質為煤氣、蒸汽、空氣、水等，在管道系統中，作截斷或連通介質用。
二、雙向高壓金屬硬密封蝶閥產品特點：
雙向金屬硬密封蝶閥主要由閥體、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、自潤滑軸承、驅動裝置等組成，具有如下特點：
1． 結構獨特、型小輕便、操作輕便；
2． 采用三維偏心結構，蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間，密封面完全脫離 ；蝶板在關閉的過程中幾乎無摩擦，關閉輕便。具有越關越緊自鎖功能，自密封性能，密封性 能穩定可靠；
3． 密封副（蝶板密封圈—閥體密封圈）材料為不銹鋼，并經特殊處理，具有金屬硬密封和彈 性密封的雙重優點，抗腐蝕、耐磨損、耐高溫，使用壽命長；
4． 采用了“徑向動平衡密封結構”設計，使蝶板開啟阻力極小并可靠地實現了蝶閥進出口雙 向密封零泄露。啟閉過程中蝶板密封面沿 360°圓周各點可以瞬間快速完成，快速準確得實現 了關閉接觸自動相吻合的密封動作；
5． 蝶板流線型設計，具有強度高，過流面積大，流阻小，節省能源；
6． 可靠的雙向密封功能，是管道系統中要求雙向切斷的產品，安裝時不受介質流向的限 制，也不受空間位置的影響，可在任何方向安裝。
三、雙向高壓金屬硬密封蝶閥新老密封結構比較：
| 比較項目 | 新結構（圖1） | 傳統結構（圖2） | 比較結果 |
| 正向密封性能 | 零泄露 | 零泄露 | 新老密封性能高 |
| 反向密封性能 | 零泄露 | 零泄露 | 新結構反向密封性能高 |
| 操作扭矩 | 徑向平衡H=0，e值小蝶板動平衡，閥門啟閉操作扭矩極小，操作輕松自由 | 徑向不平衡H≠0，且很大，e值比較大，蝶板不能動平衡，閥門啟閉操作扭矩大，操作費力 | 新結構操作輕松節約能源 |
| 蝶板徑向動平衡 | 近似平衡，雙向密封性能可靠 | 極不平衡，反向密封性能極低 | 新結構蝶板關閉狀態動平衡性能好，易實現反向密封 |
| 結構先進程度 | 采用蝶板動平衡原理H=0，e值取小可靠值，三維偏心橢圓金屬硬密封原理 | 蝶板徑向不極不平衡H≠0，e值較大，三維偏心橢圓密封原理 | 新結構先進，雙向承壓 |
| 使用壽命 | 密封面損耗極小，壽命長 | 密封面損耗較小 | 新結構壽命較長 |

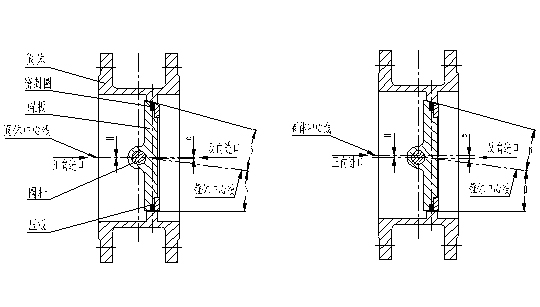

圖1 雙向金屬硬密封蝶閥 圖2 傳統三偏心金屬硬密封蝶閥
四、雙向高壓金屬硬密封蝶閥工作原理：
高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉，通過銷軸帶動蝶板在90°范圍 內旋轉，使蝶板處于開啟或關閉狀態，從而達到連通或截斷截止的目的。
執行標準
1． 設計、制造按照GB/T12238-89、JB/T8527-97標準執行；
2． 閥門試驗按照GB/T13927-92、JB/T9092-99標準執行；
3． 閥門結構長度按照GB/T12221-2005標準執行；
4． 兩端法蘭尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94標準執行，非標法蘭連接尺寸按企業標準；
雙向高壓金屬硬密封蝶閥主要性能規范：
| 公稱壓力（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 強度試驗壓力（MPa） | 0.9 | 1.5 | 2.4 | 2.75 | 5.0 | 9.6 | 15.0 |
| 密封試驗壓力（MPa） | 0.66 | 1.1 | 1.76 | 3.75 | 4.4 | 7.04 | 11.0 |
| 氣密封試驗壓力（MPa） | 0.6 | ||||||
| 適用溫度 | 碳鋼：-29℃～ 425℃ ;球墨鑄鐵（Q）：-29℃～ 350℃ ;鉻鎳鈦鋼（R、P）:≤ 200℃ ; 鉻鉬鋼（I）：≤ 550℃ ；鉻硅鉬鋼（II）：≤ 850℃ 。 | ||||||
| 適用介質 | 碳鋼、球墨鑄鐵(Q)：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質； 鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質； 鉻鉬鋼（Ⅰ）：高溫石油等介質； 鉻硅鉬鋼（Ⅱ）：高溫腐蝕性介質。 | ||||||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動、管網 | ||||||
五、雙向高壓金屬硬密封蝶閥主要零件材料：
| 零件名稱 | 材料名稱 |
| 閥體、蝶板 | WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵 |
| 閥座密封圈 | 不銹鋼、6號 |
| 閥 軸 | 13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 |
| 蝶板密封圈 | 鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 |
| 填 料 | 柔性石墨、夾織物橡膠 |
六、雙向高壓金屬硬密封蝶閥驅動裝置：
電動裝置
電動裝置類型：部分回轉型，如DQW系列（揚州產），HBC / SMC / QB系列（天津北方）、DQ系列（常州產）等，可由用戶指定。
電源電壓：三相380VAC，50HZ。
氣動裝置
氣動裝置類型：AT /GT系列（上海滬貢）、
電源電壓：三相380VAC，50HZ。

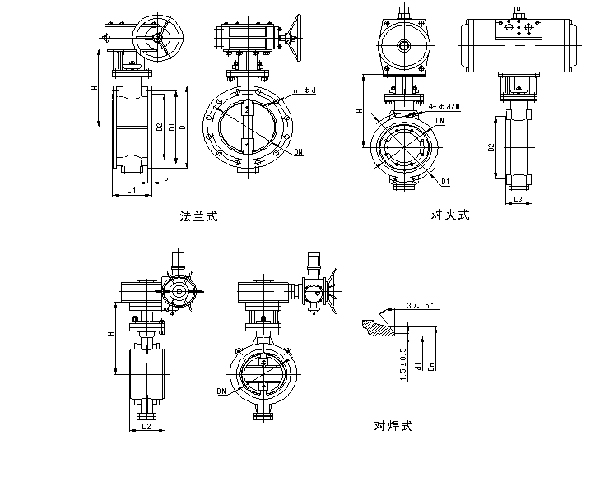

七、雙向高壓金屬硬密封蝶閥蝸輪、電動、氣動蝶閥系列外形尺寸圖：
