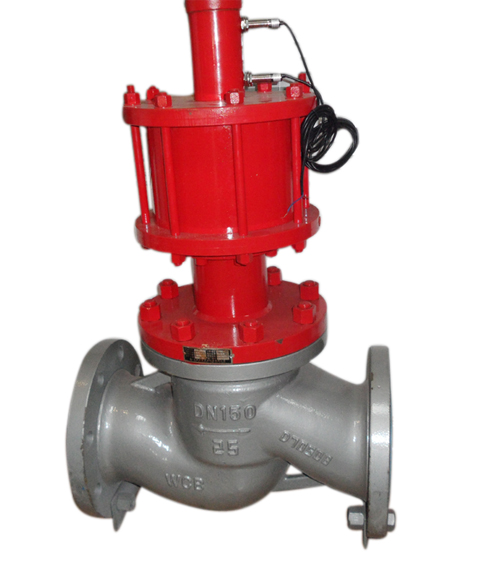

液動截止閥
名稱:液動截止閥 型號:J741H 口徑:DN10~DN1200 壓力:1.6~64Mpa 材質:鑄鐵,鑄鋼,不銹鋼等
一、J741H液動截止閥概述:J741系列液動截止閥是采用液壓壓力作為驅動的一種節能型閥門。其性能達到或超過同類產品，可替代進口。可程序控制、可微機控制，實現調節控制或快速開關功能。二、J741H液動截止閥結構特點:1、結構簡單可靠、體積小。2、傳動平穩可靠。3、液壓缸可以獲得很大的輸出力矩。4、閥門的開關可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整；其力矩甚至可以通過 液 壓儀表直接反映出來。5、閥門開啟速度調節方便。6、在突然發生事故動力中斷時，仍可利用蓄能器進行一次或數次啟閉操作。三、J741H液動截止閥主要技術參數：1、液源壓力：1.0-4.0MPa2、輸入信號：電信號0-10MA,4-20MA3、回訊器電壓：AC220V,DC24V4、液源接口：M16X1.5,M18x1.55、工作環境溫度：-20度-90度，特殊-45度-120度6、公稱壓力：1.6MPa7、強度試驗：2.4MPa8、水密封試驗：1.8MPa9、氣密封試驗：0.5-0.7MPa10、適用介質：水、蒸汽、油品、硝酸類四、J741H液動截止閥主要零件材料：
| 零件名稱 | 閥體、閥蓋、閥瓣、閥桿 | 缸體、上下缸蓋 | 活塞 | 填料、墊片 |
| J741W-16P | 鉻鎳鈦鋼 | 35# | 灰鑄鐵或鋁合金 | 聚四氟乙烯 |
| J741W-16R | 鉻鎳鉬鈦鋼 |
五、J741H液動截止閥主要性能規范：
| 型 號 | 公稱壓力 | 試驗壓力 | 工作壓力 | 工作溫度 | 適用介質 | ||
| 密封（水） | 氣密封 | 殼 體 | |||||
| J741W-16P | 1.6 | 1.76 | 0.6 | 2.4 | 1.6 | -40℃～+150℃ | 硝酸類 |
| J741W-16R | 醋酸類 | ||||||
六、J741H液動截止閥主要尺寸及重量：| 公稱通徑 | 尺 寸 | 重量（Kg） | ||||||
| D | D1 | D2 | Z-φd | b | L | H | ||
| 50 | 16 | 125 | 100 | 4-18 | 16 | 230 | 337 | 20 |
| 65 | 180 | 145 | 120 | 4-18 | 18 | 290 | 365 | 35 |
| 80 | 195 | 160 | 135 | 8-18 | 20 | 310 | 470 | 51 |
| 100 | 215 | 180 | 155 | 8-18 | 20 | 350 | 525 | 65 |
| 125 | 245 | 210 | 185 | 8-18 | 22 | 400 | 572 | 80 |
| 150 | 280 | 240 | 240 | 8-18 | 24 | 480 | 585 | 100 |
