絲扣截止閥
名稱:絲扣截止閥
型號:J11H
口徑:DN10~DN1200
壓力:1.6~64Mpa
材質:鑄鐵,鑄鋼,不銹鋼等
一、絲扣截止閥產品概述：
產品型號：J11-16型
產品名稱：絲扣截止閥
產品特點：本閥應用于工作溫度≤200℃的水、蒸汽介質的管路上，作啟閉用。
二、絲扣截止閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
J11-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
三、絲扣截止閥主要零材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封圈 |
不銹鋼 |
|
手輪 |
灰鑄鋼 |

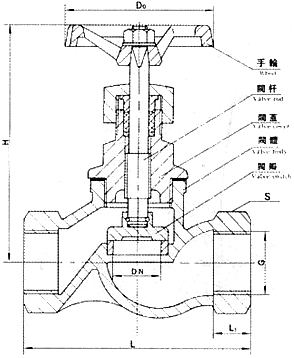

四、絲扣截止閥外形尺寸和連接尺寸：
|
型號 |
公稱通徑 |
管螺紋 |
尺寸 |
重量 |
||||
|
L |
L1 |
S |
H |
Do |
||||
|
J11-16 |
15 |
1/2″ |
190 |
14 |
30 |
109 |
60 |
0.65 |
|
20 |
3/4″ |
100 |
18 |
36 |
109 |
60 |
0.83 |
|
|
25 |
1″ |
120 |
18 |
46 |
125 |
75 |
1.5 |
|
|
32 |
11 4″ |
140 |
20 |
55 |
128 |
75 |
1.89 |
|
|
40 |
41 2″ |
170 |
22 |
62 |
145 |
100 |
2.4 |
|
|
50 |
2″ |
200 |
24 |
75 |
155 |
120 |
3.4 |
|
產品引用標準：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產
主要性能規范：
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃
產品結構特點：
硅溶膠精密鑄造不銹鋼閥體、閥蓋
適用于水、油、汽及某些腐蝕性流體介質
常溫額定工作壓力為200PSI（1.6Mpa）
五、絲扣截止閥主要零件的材料說明：
| ITEM | 部件 | 材質 |
| 1 | 閥體 | CF8/CF8M |
| 2 | 閘瓣 | 304/106 |
| 3 | 閥桿 | 316 |
| 4 | 閥蓋 | CF8/CF8M |
| 5 | 密封墊 | PTFE |
| 6 | 平墊 | 304/106 |
| 7 | 填料 | PTFE |
| 8 | 壓環 | 304/106 |
| 9 | 壓蓋 | CF8/CF8M |
| 10 | 手輪 | ALUMNUM ALLOY |
| 11 | 銘牌 | ALUMNUM ALLOY |
| 12 | 螺母 | 304 |
六、內螺紋截止閥主要外形尺寸：
| SIZE | d | L | D1 | H | Cv FACTORY |
| 1/2 | 15 | 66 | 70 | 100 | 3.8 |
| 3/4 | 20 | 80 | 70 | 106 | 7.0 |
| 1 | 25 | 90 | 80 | 118 | 11.0 |
| 1-1/4 | 32 | 105 | 100 | 134 | 21.0 |
| 1-1/2 | 40 | 120 | 100 | 152 | 29.0 |
| 2 | 50 | 141 | 110 | 172 | 50.0 |
