J61Y對焊截止閥
名稱:J61Y對焊截止閥
型號:J61Y
口徑:DN10~DN320
壓力:1.6~64Mpa
材質:鑄鋼,鍛鋼,不銹鋼
一、J61Y對焊截止閥概述：
我公司J61Y對焊截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。
二、J61Y對焊截止閥設計、制造標準
|
設計與制造 |
JB/T3595 |
|
|
連接端尺寸 |
結構長度 |
JB/T3595 |
|
焊端尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T3595 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
合金鋼 |
ZB/J98015 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
三、J61Y對焊截止閥主要零件材料及主要用途
|
型號 |
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度 |
|
J61Y-(320) |
A105 |
2Cr13+ Stellite12 |
D507Mo |
2Cr13 |
柔性石墨 |
水、蒸汽 |
425 |
|
|
J61Y-(320)PI |
Ocr18Ni9Ti(F321) |
321+ Stellite12 |
Stellite6 |
321 |
柔性石墨 |
水、蒸汽 |
540 |
|
|
J61Y-P54(170) |
12CrLMoV |
12CrMoV+ Stellite12 |
Stellite6 |
25CrMo1Va |
柔性石墨 |
蒸汽 |
570 |
|

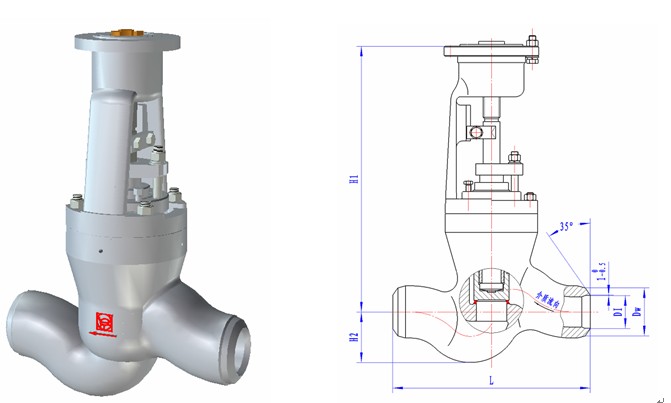

四、J61Y對焊截止閥主要外形尺寸、連接尺寸及重量
|
型號 |
公稱直徑 NP(Mpa） |
公稱通徑 DN(mm） |
標準值 |
||||||||
|
L |
d |
D1 |
D2 |
h |
Do |
H |
H1 |
質量 |
|||
|
J61Y-320 |
32 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
J61Y-P54170 |
P5417 |
10 |
110 |
10 |
12 |
24 |
13.5 |
160 |
215 |
36 |
5.7 |
|
J61Y-320 |
32 |
15 |
150 |
113 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-320PI |
32 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-P54200V |
P5420 |
15 |
150 |
13 |
16 |
35 |
12 |
200 |
247 |
45 |
10.5 |
|
J61Y-320 |
32 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
J61Y-P54170V |
P5417 |
20 |
150 |
19 |
22 |
35 |
18 |
200 |
247 |
47 |
9.9 |
|
J61Y-320 |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-320PI |
32 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-P54200V |
P5420 |
25 |
180 |
20.5 |
24 |
52 |
21 |
240 |
290 |
66 |
13.2 |
|
J61Y-320 |
32 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
|
J61Y-P54170V |
P5417 |
32 |
180 |
27 |
31 |
52 |
24 |
240 |
282 |
66 |
12.8 |
