低溫角式截止閥
名稱:低溫角式截止閥
型號:DJ64Y/H
口徑:DN10-350
壓力:1.6MPa-4.0MPa
材質:碳鋼、WCB、鍛鋼、低溫鋼、不銹鋼
一、DJ64Y/H低溫角式截止閥概述：
我公司DJ64Y/H低溫角式截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
公稱壓力：4.0MPa
設計溫度：-196℃～+80℃
適用介質：液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
|
型號 Type |

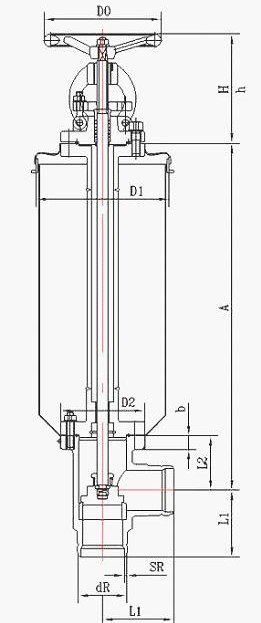

主要外型和連接尺寸 Major overall & connection dimensions |
重量 Weight |
||||||||
|
H開 H(open) |
H關 H(close) |
D |
D0 |
D1 |
D2 |
L1 |
L2 |
B |
(kg) |
|
|
DJZ-25 |
336 |
323 |
ø100 |
ø25 |
ø32.5 |
ø43.5 |
55.5 |
45 |
8 |
2.0 |
|
DJZ-40 |
410 |
391 |
ø125 |
ø40 |
ø45.5 |
ø53 |
66 |
61 |
15 |
3.4 |
|
主要零件名稱 Names of major parts |
閥體 Body |
閥瓣 Disc |
閥蓋 Cover |
閥桿 Stem |
手輪 Handwheel |
主密封件 Main sealing |
|
材 料 Material |
ZG0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
0Cr18Ni9 |
Y102 |
PCTFE |
