壓力表截止閥
名稱:壓力表截止閥
型號:JJM1/JJM8
口徑:M20×1.5
壓力:1.6MPa-16.0MPa
材質:不銹鋼、304、316
一、JJM8壓力表截止閥主要零件材料：
|
零件名稱 |
閥體、閥蓋、螺栓 |
閥桿、閥瓣、密封圈 |
填料 |
墊片 |
手輪 |
|
JJM8 160P DN3-50 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
二、JJM8壓力表截止閥主要性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 |
|||||
|
JJM8-160P
|
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||

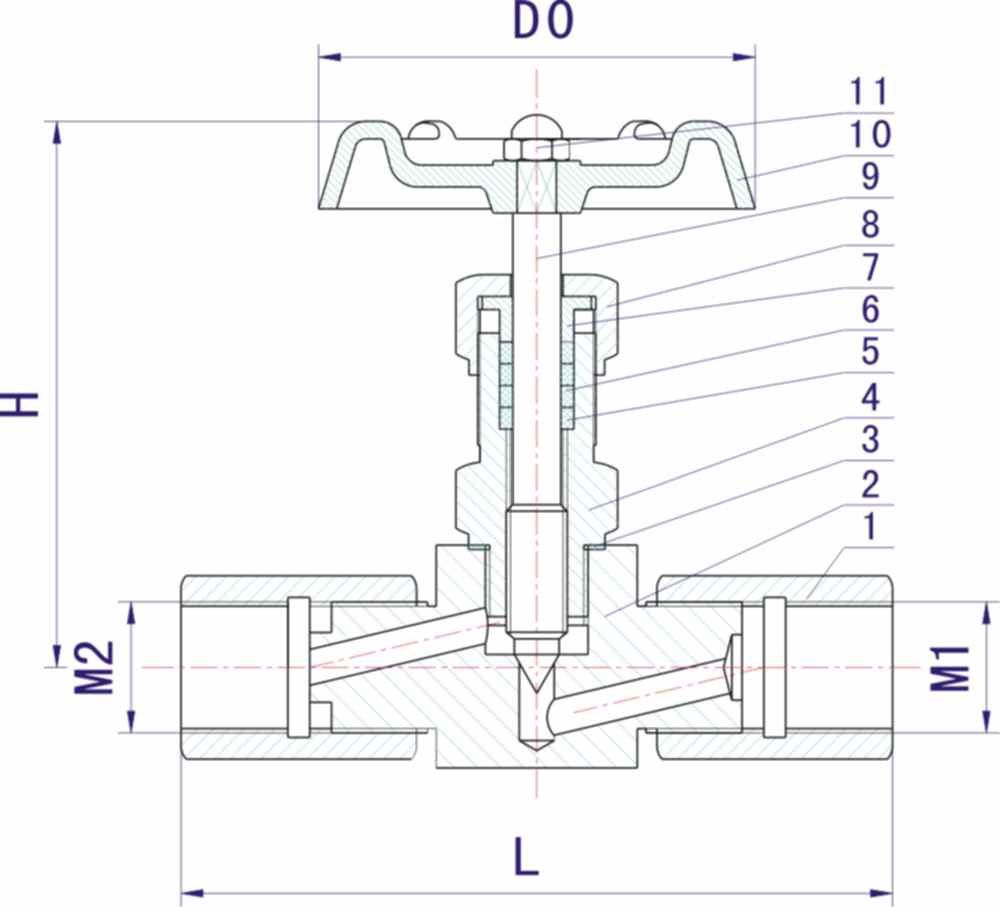

三、JJM8壓力表截止閥主要外型及連接尺寸：
|
型號 |
公稱直徑 |
尺寸 |
重量(Kg) |
||||||
|
L |
L1 |
Do |
H |
H1 |
M1 |
M2 |
|||
|
JJM8-160 |
|
116 |
85 |
65 |
116 |
128 |
M20×1.5左 |
M20×1.5右 |
1.0 |
四、JJM8壓力表截止閥主要零部件材料：
|
零件名稱 |
閥體、閥蓋、螺栓 |
閥桿、閥瓣、密封圈 |
填料 |
墊片 |
手輪 |
|
JJM1-160-DN3-50 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
五、JJM8壓力表截止閥主要性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力 |
工作溫度 (℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 |
密封 |
|||||
|
JJM1-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
C≤425℃ |
|||||||
六、JJM8壓力表截止閥主要外型及連接尺寸：
|
型號 |
公稱直徑 |
尺寸 |
重量 (Kg) |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|||
|
JJM1-160 |
|
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |
|
G1/2′右 |
||||||||||
