加長桿截止閥
名稱:加長桿截止閥
型號:DJ61Y/F
口徑:DN10-40
壓力:1.6MPa-4.0MPa
材質:碳鋼、WCB、鍛鋼、低溫鋼、不銹鋼
一、DJ61Y/F低溫截止閥概述：
我公司DJ61Y/F低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
二、DJ61Y/F低溫截止閥產品規范：
|
公稱通徑 |
DN10mm～40mm |
|
公稱壓力 |
PN4.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、 液態二氧化碳、乙烯、丙烯、丙烷等 |
|
適用溫度 |
-196℃～+80℃ |
三、DJ61Y/F低溫截止閥主要零部件材料：
|
閥體 |
ZG0Cr18Ni9 |
|
閥座、閥瓣 |
HPb59-1/0Cr18Ni9 |
|
閥桿 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
|
延伸套管 |
0Cr18Ni9 |

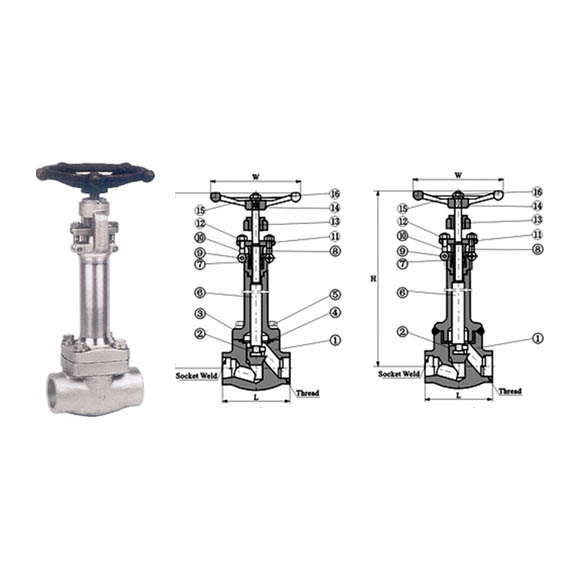

四、DJ61Y/F低溫截止閥外型尺寸與連接尺寸：
|
產品型號 |
DJ61F-40P低溫截止閥 |
重量 (kg) |
|||||||
|
產品代號 |
通徑 DN(mm) |
尺寸 |
|||||||
|
A |
H開 |
H關 |
L |
D1 |
D2 |
D |
|||
|
HH561FDJ10 |
10 |
70 |
258 |
250 |
10 |
10 |
14.5 |
65 |
1.36 |
|
HH561FDJ15 |
15 |
80 |
258 |
250 |
10 |
15 |
18.5 |
65 |
1.28 |
|
HH561FDJ20 |
20 |
90 |
322 |
310 |
10 |
20 |
25.5 |
100 |
2.22 |
|
HH561FDJ25 |
25 |
100 |
322 |
310 |
10 |
25 |
32.5 |
100 |
2.38 |
|
HH561FDJ32 |
32 |
110 |
390 |
370 |
15 |
32 |
38.5 |
120 |
4.68 |
|
HH561FDJ40 |
40 |
120 |
390 |
370 |
15 |
40 |
45.5 |
120 |
4.80 |
