內外螺紋截止閥
名稱(chēng):內外螺紋截止閥
型號:J11W
口徑:DN5-40
壓力:1.6MPa-16.0MPa
材質(zhì):鑄鋼、不銹鋼
一、J11W內外螺紋截止閥試驗標準： (單位Unit：MPa)
1. J11W內外螺紋截止閥設計制造標準： ANSI B16.34
2. 連接形式： 內外螺紋連接
3. 結構： 錐螺紋密封
4. 檢驗和試驗： API STD 598-1996
5. 規格：DN6,DN10,DN15

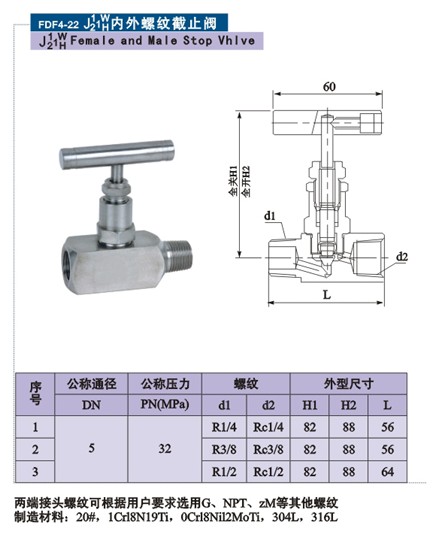

二、J11W內外螺紋截止閥 結構圖：
三、J11W內外螺紋截止閥外型與連接尺寸：
|
ITEM NO. |
公稱(chēng)通徑 DN Nominal bore |
H |
L |
M |
D0 |
|
J11W-JH-b-1 |
DN6 |
85 |
65 |
G1/4 |
60 |
|
J11W-JH-b-2 |
DN10 |
87 |
68 |
G1/2 |
60 |
|
J11W-JH-b-3 |
DN15 |
87 |
86 |
ZG3/4 |
70 |
|
J11W-JH-b-4 |
DN20 |
100 |
100 |
ZG1 |
80 |
