J49W法蘭壓力計截止閥
名稱:法蘭壓力計截止閥 型號:J49W 口徑:DN15-DN50 壓力:1.6MPa-32.0MPa 材質:鑄鋼、不銹鋼
一、J49W法蘭壓力計截止閥的用途：
我公司J49W法蘭壓力計截止閥工作原理技術性能和J29壓力計用截止閥相同，其結構基本相同。所不同的只是連接形式不同，該閥一端用焊紋連接另一端則用法蘭連接。
二、J49W法蘭壓力計截止閥主要零部件材料：
零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
J49H/W-320P | 碳鋼 | 鉻不銹鋼 | 聚四氟乙稀、柔性石墨 | 碳鋼 | 優質碳鋼 | |
J49H/W-320P | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
三、J49W法蘭壓力計截止閥主要性能規范：
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力 | 工作溫度 | 適用介質 | ||
殼體 (MPa) | 密封 (液) | 密封 | |||||
J49H/W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
J49H/W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
四、J49W法蘭壓力計截止閥主要外型及連接尺寸：
型號 | 公稱直徑 | 尺寸 | 重量(Kg) | |||||||||
L1 | D1 | D2 | H | H1 | L2 | h | h? | M1 | L3 | |||
J49H/W-320 | 3 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |
J49H/W-320P | 6 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |

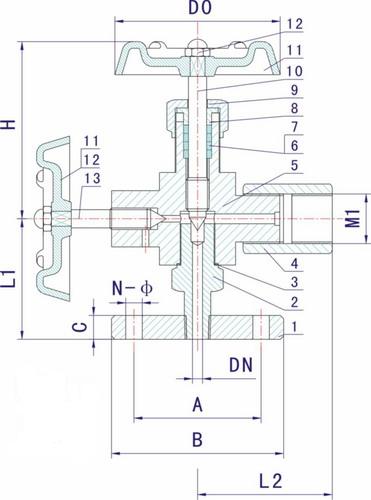

五、J49W法蘭壓力計截止閥結構圖：
