節能消聲止回閥
名稱:節能消聲止回閥
型號:HC41X
口徑:DN40～600mm
壓力:1.0MPa-1.6MPa
材質:鑄鐵、鑄鋼、不銹鋼
一、HC41X節能消聲止回閥結構及用途概述：
1、閥體內腔采用流線型設計，流量按100%設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
2、閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
3、閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生。
4、閥使用彈簧加速閥瓣關閉速度、降低水錘產生。
5、閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲
6、本產品可以垂直、水平、傾斜以及任何角度安裝。 7、本產品結構緊湊、零件少、體積少、重量輕、外型美觀。
8、內外表面均噴涂環保涂層，確保產品的防腐蝕及安全性。

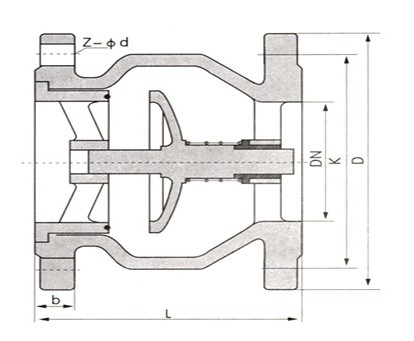

二、HC41X節能消聲止回閥結構圖：
三、HC41X節能消聲止回閥主要技術參數：
|
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
潔凈水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
四、HC41X節能消聲止回閥主要外形尺寸：
|
型號 |
H41X H41H-P H41H-T |
|||||||||||||
|
DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
362 |
380 |
450 |
545 |
580 |
