旋啟式襯膠止回閥
名稱:旋啟式襯膠止回閥
型號:H44J
口徑:DN15~500(mm)
壓力:PN1.0~1.6(MPa)
材質:鑄鐵、鑄鋼、不銹鋼

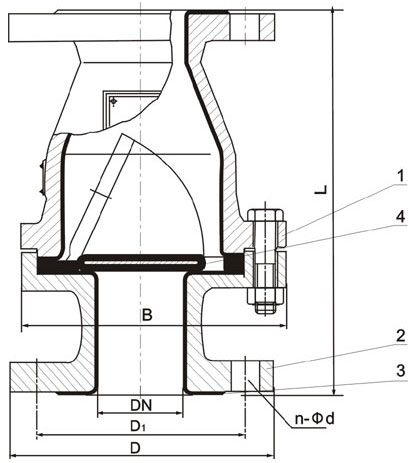

一、H44J-10旋啟式襯膠止回閥結構圖：
二、旋啟式襯膠止回閥主要性能規范：
|
適用溫度 |
適用介質 |
|
≤85℃ |
一般腐蝕性介質 |
三、旋啟式襯膠止回閥主要零件材料：
|
名稱 |
材料 |
|
上閥體 下閥體 |
灰鑄鐵 /硬橡膠 |
|
閥瓣 |
碳鋼 /軟橡膠 |
四、旋啟式襯膠止回閥主要外形尺寸和連接尺寸 (mm)：
|
公稱通徑(DN) |
公稱壓力(MPa) |
工作壓力(MPa) |
L |
D |
D1 |
Z-Φ |
B |
重量(Kg) |
|
25 |
1.0 |
1.0 |
160 |
115 |
85 |
4-14 |
128 |
4.5 |
|
32 |
180 |
135 |
100 |
4-18 |
150 |
7 |
||
|
40 |
200 |
145 |
110 |
4-18 |
160 |
8 |
||
|
50 |
230 |
160 |
125 |
4-18 |
178 |
10 |
||
|
65 |
290 |
180 |
145 |
4-18 |
204 |
18 |
||
|
80 |
310 |
195 |
160 |
4-18 |
230 |
24 |
||
|
100 |
350 |
215 |
180 |
8-18 |
255 |
30.5 |
||
|
125 |
400 |
245 |
210 |
8-18 |
305 |
47.5 |
||
|
150 |
480 |
280 |
240 |
8-23 |
345 |
63.5 |
||
|
200 |
0.6 |
500 |
335 |
295 |
8-23 |
415 |
96.5 |
|
|
250 |
0.4 |
550 |
390 |
350 |
12-23 |
495 |
144 |
|
|
300 |
698 |
440 |
400 |
12-23 |
540 |
224 |
||
|
采用標準 |
設計制造： Q/JBGN03 結構長度：Q/JBGN03 法蘭：JB78(PN1.0MPa) |
|||||||
